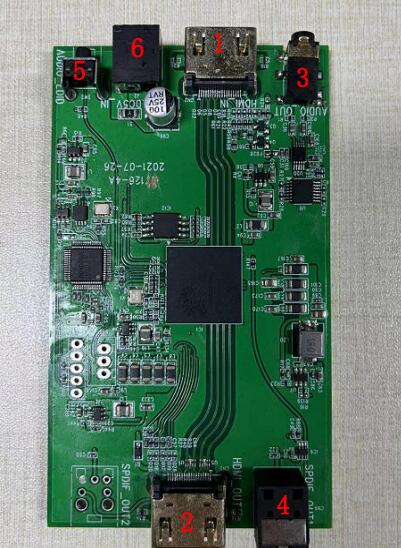

PCBA板：

                                接口说明：

                                1.HDMI IN,接信号源

                                2.HDMI OUT,接电视或者显示器

                                3.AUDIO OUT,左右声道音频分离输出，接喇叭或者耳机

                                4.SPDIF OUT1,光纤音频分离输出

                                5.AUDIO_EDID,给到信号源音频EDID设置，有bypass、2.0、5.1和7.1四种选择

                                6.DC5V IN,直流5V/2A 供电

                                规格说明 ：

                                参数: 1，支持最高分辨率：8K60 420/4K120。

             2，支持最高刷新率：120Hz。

                                            3，支持 Deep color：Up to 4K2K(48Hz/50Hz/60Hz)---8，10，12，16 bits；                                    4K2K(100Hz/120Hz)/8K4K(24Hz/25Hz/30Hz)---8，10 bits;

                                                    8K4K(48Hz/50Hz/60Hz)---YCbCr420 only 8，10 bits。

             4，Color space：ITU-R BT.601/709/2020 Non Const/RGB Full/RGB Limit/xvYCC。

                                            5，HDR Formats：HDR10，HDR10+，HLG，DV，DYNAMIC HDR。

                                            6，最高带宽：40Gbps。

                                            7，HDMI 音频支持：LPCM up to 7.1 192 KHz 24Bit,

                                                 Dolby Digital, Dolby Digital Plus,Dolby MAT, Dolby TrueHD, Dolby Atmos (All Formats), Dolby AC-4,

                                                 DTS Digital, DTS Discrete, DTS Express, DTS HiRes Audio, DTS Master Audio, DTS:X。

                                           8，音频 SPDIF TOSLINK 输出支持格式：LPCM up to 5.1 96KHz 24 Bit, Dolby Digital 5.1, DTS HiRes Audio。

                                           9，HDCP 版本：HDCP2.3 向下兼容。

            10，HDMI 版本：HDMI2.1 向下兼容。

            11，HDMI 支持 UP/Down Scaler。

                                          12，输入最长 5 米，HDMI 输出 3 米（8K 线）。

             13，最大功耗：7Watts。
